Nakts redzamības iekārtas savu vērtību iegūst tumsā, tieši tad, kad plakana kamera dārgu ierīci pārvērš pašsvarā. Lauka lietotāji reti sūdzas par cauruļu specifikācijām; viņi sūdzas, ka vienība gāja bojā divas stundas patruļā vai ka svaigs kameru komplekts izturēja divdesmit minūtes mīnus piecpadsmit grādu temperatūrā. Lielākā daļa no šīm kļūmēm ir saistītas ar lēmumiem par elektroenerģiju, kas pieņemti ilgi pirms izvietošanas: nepareiza ķīmija, neatbilstošs nakts redzamības akumulators, lādētājs, kas nekad nav pilnībā piepildījis šūnas, vai rezerves pakotne, kas transportlīdzeklī bija pati izlādējusies sešus mēnešus. Šajā rokasgrāmatā ir izskaidrots, kā darbojas nakts redzamības barošanas sistēmas, cik ilgi patiešām darbojas nakts redzamības akumulators, kā auksts laiks to ietekmē un kā izveidot barošanas rutīnu, kas nodrošina, ka jūsu optika darbojas visā pulkstenī.
Kāpēc nakts redzamības akumulatora izvēlei ir lielāka nozīme, nekā lietotāji sagaida
Gan attēla pastiprinātāja caurules, gan termiskie serdeņi ir jutīgi pret spriegumu. Pastiprinātājam ir nepieciešama stabila padeve, lai tā pastiprinājums būtu nemainīgs, un siltuma sensoram detektoram un aizvaram ir nepieciešama tīra jauda. Kad elementu spriegums pazeminās, attēls vispirms kļūst blāvs, tad mirgo, tad pazūd – un operators problēmu parasti pamana vissliktākajā iespējamajā brīdī.
Ķīmija nosaka, cik graciozi šī lejupslīde notiek. Sārma šūnas pakāpeniski izzūd, tāpēc izvade pazūd pirms kļūmes. Litija elementiem ir plakanāks izliekums un pēc tam tie strauji nokrīt, kas nozīmē, ka ierīce darbojas labi, līdz tā vienkārši apstājas. Zinot, kādu darbību jūsu aprīkojums parāda, ir atšķirība starp plānoto akumulatora nomaiņu un neplānotu pulksteņa darbības beigām.
Svaram un līdzsvaram arī ir nozīme. Liels ārējais aizsargbrilles, kas piestiprināts pie ķiveres, maina smaguma centru un liek lietotājam atkārtoti pievilkt jostas, kas palielina nogurumu garas nakts laikā. Tāpēc jaudas plānošana nav saistīta tikai ar darbības laiku; tas ir arī par to, kā ierīce jūtas pēc četrām stundām.
Izskaidroti nakts redzamības bateriju veidi
Lielākā daļa tirgū pieejamo nakts redzamības ierīču pieņem vienu no dažiem šūnu formātiem.

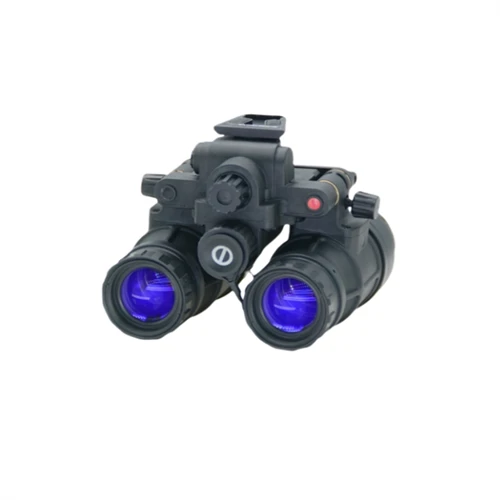

CR123A litija šūnas.Noklusējums taktiskajam un profesionālajam aprīkojumam. Tie nodrošina aptuveni trīs voltus, darbojas līdz ļoti zemai temperatūrai un uzglabā līdz desmit gadiem. Nakts redzamības akumulators šajā formātā ir piemērots piesprādzējamām ierīcēm, uz ķiveres piestiprinātām aizsargbrillēm un lāzera apzīmējumiem, jo tas apvieno augstu enerģijas blīvumu ar mazu fizisko izmēru.
AA un AAA šūnas.Izplatīts patēriņa monokulāros un tādos piederumos kā IR apgaismotāji. Sārmainās AA šūnas ir lētas un pieejamas visur, taču tās izplūst karstumā un ātri zaudē kapacitāti aukstumā. Litija AA šūnas maksā vairāk un darbojas daudz labāk ziemā.
CR2 šūnas.To izmanto daži kompakti termiskie monokļi, kur izmēram ir izšķiroša nozīme. Attālos apgabalos pieejamība ir vājāka, tāpēc nēsājiet līdzi rezerves daļas, nevis plānojiet pirkt uz vietas.
Uzlādējamas 16340, 18650 un RCR123 šūnas.Iecienījuši lietotāji, kuri bieži trenējas. Nominālais spriegums bieži atšķiras no primārās šūnas, ko tie nomaina, un ne katrs akumulatora nodalījums pieļauj augstāku pilnībā uzlādētas litija jonu elementa palaišanas spriegumu. Pirms nomaiņas pārbaudiet rokasgrāmatu.
Integrēti un patentēti iepakojumi.Dažiem termospraudēm un binokļiem tiek izmantots noslēgts iepakojums ar savu lādētāju. Tie ir ērti, taču saista lietotāju ar vienu piegādātāju, tāpēc pirms ilgstošas izvietošanas pārbaudiet rezerves pieejamību.
Darbības laiks: cik ilgi darbojas nakts redzamības akumulators
Ražotāji norāda skaitļus ideālos apstākļos, un reālais darbības laiks parasti ir īsāks. Nākamajā tabulā sniegti praktiskie plānošanas diapazoni izplatītām konfigurācijām, izmantojot labas kvalitātes šūnas istabas temperatūrā.
| Ierīces veids | Šūnas formāts | Tipisks izmantojamais izpildlaiks | Piezīmes |
|---|---|---|---|
| PVS-14 stila monokulārs | 1 x AA litijs | 20 līdz 40 stundas | Caurules pastiprinājums un IR izmantošana to samazina |
| Uz ķiveres stiprināms binoklis | 1 līdz 2 x CR123A | 15 līdz 30 stundas | Lielāks pastiprinājums saīsina izpildes laiku |
| Piesprādzēts nakts redzamība | 1 x CR123A | 12 līdz 25 stundas | Nulles noteikšanas sesijas iztukšo šūnas |
| Termiskais monokulārs | CR2 vai iekšējais iepakojums | 4 līdz 8 stundas | Detektors ir galvenā slodze |
| Termiskā piespraude | Iekšējais iepakojums | 6 līdz 10 stundas | Aizvaru cikli palielina aizplūšanu |
| IR izgaismotājs | 1 līdz 2 x CR123A | 3 līdz 8 stundas | Nepārtraukta lietošana ir vissmagākā |
Pievienojiet rezervi aukstumam, nepārtrauktam IS apgaismojumam un priekšpuses displeja spilgtumam. Noteikums, kas labi darbojas uz vietas, ir plānot divas trešdaļas no publicētā skaitļa, pēc tam katru nakti nēsāt līdzi vienu pilnu rezerves komplektu katrai ierīcei.
Auksts laiks un nakts redzamības akumulators
Zema temperatūra ir vienīgais lielākais neparedzēta jaudas zuduma iemesls ziemas operācijās. Ķīmiskās reakcijas palēninās, iekšējā pretestība palielinās, un sārmainās nakts redzamības akumulatora izmantojamā jauda var nokrist uz pusi vai vairāk zem sasalšanas.
Litija ķīmija daudz labāk panes aukstumu, tāpēc profesionāli lietotāji standartizē CR123A šūnas, lai gan tās maksā vairāk nekā sārmains AA. Pat ja tā, neviena ķīmija nav imūna. Mīnus divdesmit grādu temperatūrā litija nakts redzamības akumulators, kas siltā telpā darbojās trīsdesmit stundas, var nodrošināt piecpadsmit.
Praktiski pretpasākumi ir vienkārši un efektīvi:
- Glabājiet rezerves šūnas iekšējā kabatā tuvu ķermenim, līdz tās ir vajadzīgas.
- Pakāpeniski uzsildiet aukstu ierīci. Pēkšņas temperatūras izmaiņas izraisa iekšēju kondensāciju, kas var aizsvīst optiku un sabojāt cauruli.
- Nekad nesildiet kameras ar liesmu, sildītāja ventilācijas atveri vai karstu transportlīdzekļa instrumentu paneli.
- Pagrieziet šūnas starp ierīcēm tā, lai neviena šūna nenestu visu slodzi garā naktī.
- Pieņemiet, ka daļēji izmantota aukstuma kamera var ievērojami atgūties, tiklīdz tā atgriežas istabas temperatūrā, tāpēc neizmetiet to priekšlaicīgi.
Ārējie barošanas un akumulatoru bloki
Stacionārajām instalācijām, gariem novērošanas stabiem un transportlīdzekļos montētām sistēmām ārējais komplekts bieži vien ir labāka atbilde. Jostas vai ķiveres kabelis, kas baro četru šūnu komplektu, vairākas reizes palielina darbības laiku un ļauj lietotājam mainīt šūnas, nenoņemot galvassegu.
Plānojot ārējo barošanu, pārbaudiet trīs lietas. Apstipriniet savienotāja polaritāti, jo apgrieztā nakts redzamības akumulators var nekavējoties sabojāt elektroniku. Apstipriniet ierīces sprieguma diapazonu; daudzas vienības panes plašu diapazonu, bet citas sagaida šauru logu. Apstipriniet kabeļa maršrutu tā, lai vads neaizķertos ar siksnām vai neaizķertos transportlīdzekļa stiprinājumos.
Pārnēsājamas jaudas bankas ir ērtas, bet nav universālas. Dažas termiskās ierīces neuzlādēsies no vispārējās bankas, jo tās vienojas par noteiktu protokolu, un dažas darbosies, bet neuzlādēsies, kamēr tās ir darbinātas. Pirms paļaušanās uz to laukā pārbaudiet kombināciju.
Uzlāde, uzglabāšana un drošība
Uzlādējamām šūnām ir nepieciešama disciplinēta rutīna. Uzlādējiet pilnībā, pēc tam izņemiet tos no lādētāja, nevis atstājiet tos savienotus vairākas dienas. Izmantojiet lādētāju, kas pareizi beidzas ar spriegumu, nevis tikai taimeri, un laiku pa laikam pārbaudiet elementa spriegumu, lai notvertu elementu, kas novirzās no specifikācijas.
Uzglabāšana ir pelnījusi vienādu aprūpi. Izņemiet šūnas no ierīces, ja tā netiks izmantota ilgāk par dažām nedēļām, jo sārma elementu noplūde korodē kontaktus un sabojā korpusu. Uzglabājiet primārās šūnas to oriģinālajā iepakojumā mērenā temperatūrā, prom no mitruma un tiešiem saules stariem.
Nekad nenēsājiet vaļīgas šūnas kabatā kopā ar atslēgām vai monētām. Īssavienojums starp spailēm var iztukšot litija elementu, un noslēgtā maisiņā var rasties apdeguma risks. Izmantojiet plastmasas turētāju un pārbaudiet, vai kontaktos nav korozijas katru reizi, kad ievietojat ierīcē nakts redzamības akumulatoru.
Nakts redzamības akumulatora kontrolsaraksts pirms izvietošanas
- Katrai komplekta ierīcei nosakiet pareizo šūnas formātu un spriegumu.
- Ielādējiet jaunas šūnas un ierakstiet datumu ierīces žurnālā.
- Ņemiet līdzi vismaz vienu pilnu rezerves komplektu katrai ierīcei, kā arī vienu papildu infrasarkano staru apgaismotājiem.
- Aukstā laikā saglabājiet rezerves daļas siltas iekšējā kabatā.
- Pirms ārējā iepakojuma pievienošanas pārbaudiet polaritāti.
- Pirms izbraukšanas no bāzes pārbaudiet ārējās strāvas un uzlādes kombinācijas.
- Katrā pārslēgšanās reizē notīriet akumulatora kontaktus un pārbaudiet, vai nav korozijas.
- Uzglabājiet šūnas ārpus ierīces ilgstošas uzglabāšanas laikā.
- Izlietotās šūnas iznēsājiet slēgtā traukā, nevis atstājiet tās laukā.
FAQ
1. jautājums: Vai savā nakts redzamības ierīcē varu izmantot uzlādējamas šūnas?
Bieži jā, taču vispirms pārbaudiet rokasgrāmatu. Pilnībā uzlādēta litija jonu šūna var darboties virs primārā elementa nominālā sprieguma, ko tas aizstāj, un daži pastiprinātāja barošanas avoti ir jutīgi pret šo atšķirību.
Q2: Cik ilgi neizmantots nakts redzamības akumulators saglabā uzlādi?
Litija primārās šūnas parasti saglabā lielāko daļu savas jaudas apmēram desmit gadus. Sārma šūnas zaudē jaudu divu līdz trīs gadu laikā, un siltums ievērojami paātrina šo zudumu.
Q3: Kāpēc mana ierīce ziemā ātrāk nomirst?
Aukstums paaugstina iekšējo pretestību un palēnina ķīmisko reakciju šūnā. Jauda nav zudusi; tā īslaicīgi nav pieejama, un šūna bieži atjaunojas, kad tā tiek sasildīta līdz istabas temperatūrai.
Q4: Vai ir droši sajaukt vecās un jaunās šūnas?
Nē. Vecumu vai zīmolu sajaukšana vairāku šūnu ierīcē nodrošina vājāko šūnu ierobežojumu veiktspēju un var izraisīt reverso uzlādi, kas apdraud noplūdi un aprīkojuma bojājumus. Vienmēr pieguļ pieskaņotam komplektam.
5. jautājums. Vai es varu darbināt nakts redzamības ierīci no USB strāvas bankas?
Tikai tad, ja ierīce atbalsta USB ievadi. Daudzām pastiprinātāju lampām ir paredzēts noteikts sprieguma diapazons, un neregulēta padeve var sabojāt barošanas paneli. Apstipriniet saderību rokasgrāmatā.
6. jautājums: vai starp lietošanas reizēm ierīcē jāatstāj nakts redzamības akumulators?
Biežai lietošanai tas ir ērts un nekaitīgs. Uzglabājot ilgāk par dažām nedēļām, noņemiet to, jo noplūde no novecojošas šūnas var sarūsēt kontaktus un sasniegt elektroniku.
7. jautājums: vai IR apgaismotājs iztukšo to pašu akumulatoru kā caurule?
Tas izmanto to pašu nakts redzamības akumulatoru, bet patērē daudz vairāk strāvas. Nepārtraukts IR apgaismojums var samazināt kopējo darbības laiku uz pusi, tāpēc apgaismotāja jauda ir nepieciešama atsevišķi no caurules.
Secinājums
Uzticama nakts redzamības darbība ir jaudas disciplīna. Izvēlieties pareizo šūnu formātu, dodiet priekšroku litija ķīmijai aukstā un ilgstošai uzglabāšanai, plānojiet darbības laiku ar divām trešdaļām no publicētā skaitļa, pasargājiet rezerves šūnas no aukstuma un uzskatiet uzlādi un uzglabāšanu kā daļu no apkopes, nevis kā pārdomām. Labi izplānota nakts redzamības akumulatora rutīna maksā ļoti lēti un novērš visizplatītāko lauka atteices cēloni.
